Sistemas de clampeo

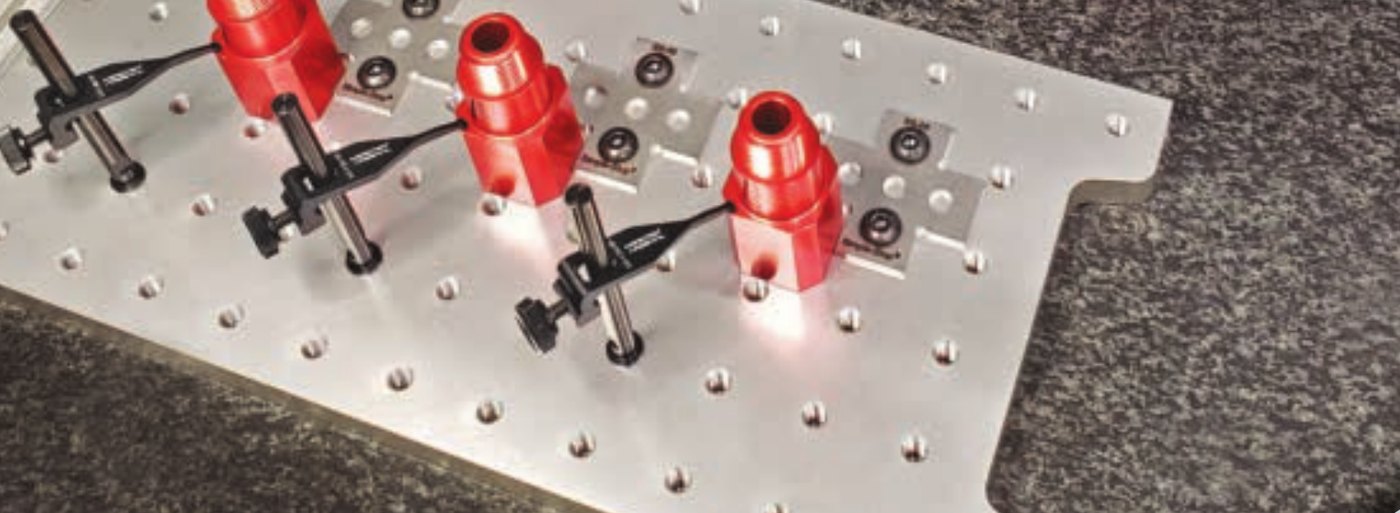

Fixtures modulares de cambio rápido para inspección. Las placas se acoplan por imán a un riel anclado al granito: usted arma el montaje fuera de la máquina y lo cambia en segundos, sin volver a alinear.

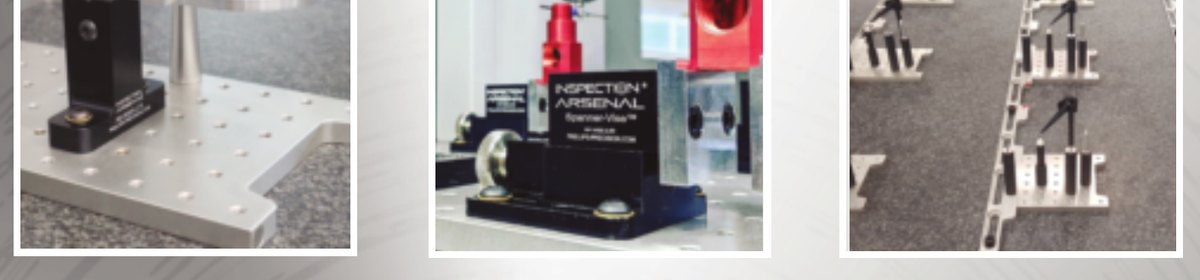

El sistema son tres piezas. Un riel de anclaje que se fija al granito o a la mesa, y queda ahí. Placas de fixture que se acoplan al riel por imán, siempre en la misma posición. Y sobre las placas, la sujeción modular: mordazas, topes, separadores y bloques en V.
Como la placa vuelve siempre al mismo lugar, el programa de medición no cambia. Eso es lo que convierte un cambio de montaje de media hora en uno de segundos.
Las placas se preparan en el escritorio o en el piso, mientras la máquina sigue midiendo. Puede dejar montajes dedicados por número de parte y guardarlos con el job box, listos para el siguiente lote.
También permite paletizar: varias placas cargadas de antemano para correr la producción del turno, o dejar la máquina midiendo sin operador.
5 equipos
Los sistemas vienen preconfigurados: riel, placas y kit de sujeción. El tamaño se elige por la pieza que va a medir, no por el tamaño del granito: cubrir el granito entero nunca hace falta.
| Su equipo | Sistema | Tamaños |
|---|---|---|

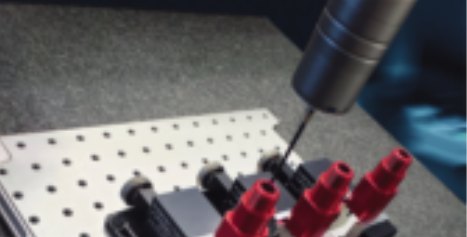

| Máquina de medición (CMM) | Loc-N-Load | Riel de 12, 18 o 30 pulgadas · 360, 540 o 720 mm |
| Comparador óptico | Loc-N-Load | Riel de 6 pulgadas · 180 mm |
| Brazo portátil 3D | Loc-N-Load con base magnética | Placa de anclaje de 24 × 12 pulgadas · 540 × 300 mm |
| Visión y microscopio digital | Open-Sight | Riel de 6, 12, 18 o 24 pulgadas · 100 a 540 mm |
| Marcado y soldadura láser | Laser Arsenal | Riel de 6, 12, 18 o 30 pulgadas · 180 a 720 mm |
3 kits

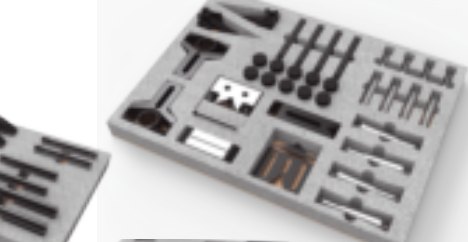

Todo sistema incluye uno de estos tres kits, y también se venden solos. Los tres vienen en inserto de espuma 5S y en rosca 1/4-20 o M6.
| Kit | Piezas | Clave | Para qué alcanza |
|---|---|---|---|
| Starter | 62 | TR-KIT-03 · TR-KIT-03M | Un montaje sencillo: mordazas, topes, separadores y bloques en V |
| Complete | 80 | TR-KIT-02 · TR-KIT-02M | Agrega juego de topes Simple-Stop y más prensas de palanca |
| The Works | 152 | TR-KIT-01 · TR-KIT-01M | Juego completo de separadores y componentes magnéticos: alcanza para varios fixtures en varias máquinas |
4 familias
Todos los componentes son de baja altura y no marcan la pieza, para que el palpador llegue sin estorbos.
Aprietan sin marcar.
Posicionan la pieza siempre igual.
Levantan la pieza para llegar por debajo.
Para piezas de acero.
El Spring-Load Chuck sujeta anillos y piezas redondas de 1/16 a 18 pulgadas con un solo chuck, sin necesidad de un fixture a la medida.

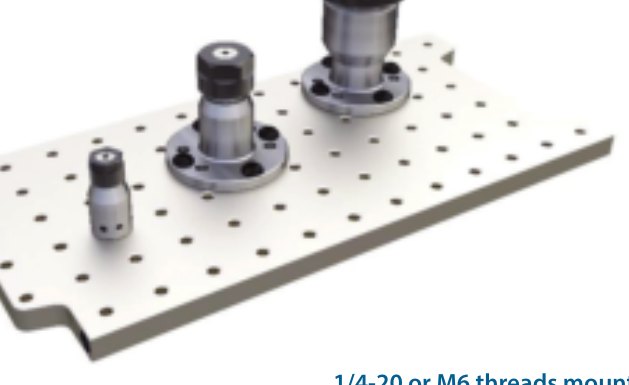

El Spider-Clamp sostiene piezas redondas delicadas de 1,18 a 6 pulgadas sin deformarlas, para visión y CMM. Y los collet chucks sujetan piezas de diámetro pequeño y permiten armar un fixture de varias piezas a la vez.

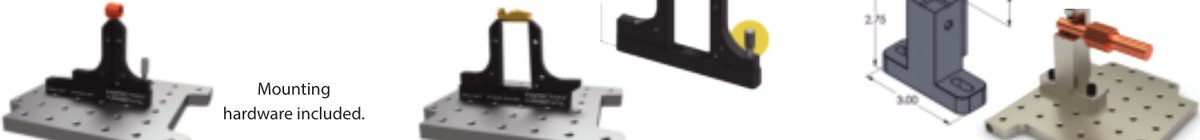

Skinny-Vise, de mordaza estática ajustable hasta 1,25 pulgadas, con tornillo de mariposa o con resortes de compresión calibrados a 10, 15 y 25 libras: la fuerza es la misma sin importar quién mida.
Riser-Grip, de acceso total y ajustable de 0 a 2,1 pulgadas de espesor. Spanner-Vise, de dos piezas, se ajusta a cualquier medida. Y Rapid-Loc, prensa neumática con mordazas blandas: la presión regulada sujeta desde una pieza delicada hasta 150 libras de fuerza.
3 opciones

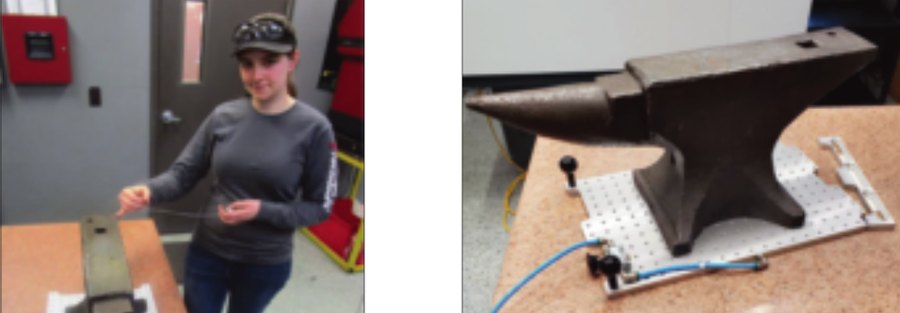

Con un botón, la placa flota sobre un colchón de aire y el inspector desliza el peso de un yunque por el granito con el meñique. Se agrega a las placas grandes.
Un cliente lo usa con una pieza de aleación de tungsteno de 120 libras. Requiere aire comprimido y conexión rápida.

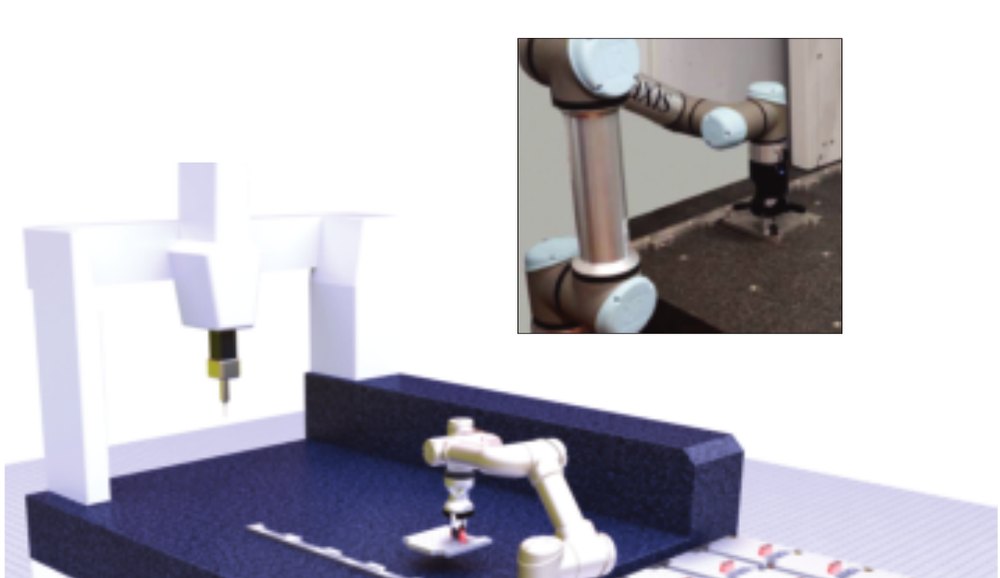

El riel de anclaje da al robot una posición repetible: la pieza siempre está donde el programa espera. Las pinzas se diseñan para cualquier robot.
Es lo que permite pasar de carga manual a celda automatizada sin rehacer el fixture.

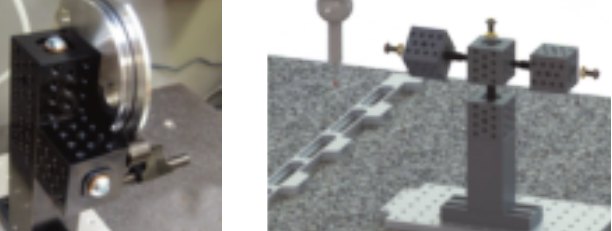

La torre modular amplía el área de trabajo de la CMM hacia arriba y a los lados: se arma con cubos de 2 pulgadas, en vertical y en horizontal, girados a cualquier ángulo. Usted decide la altura, y no estorba el recorrido del palpador.
El Cross-Member pone de canto cualquier mordaza o prensa, para llegar a características a las que no se accede de frente.

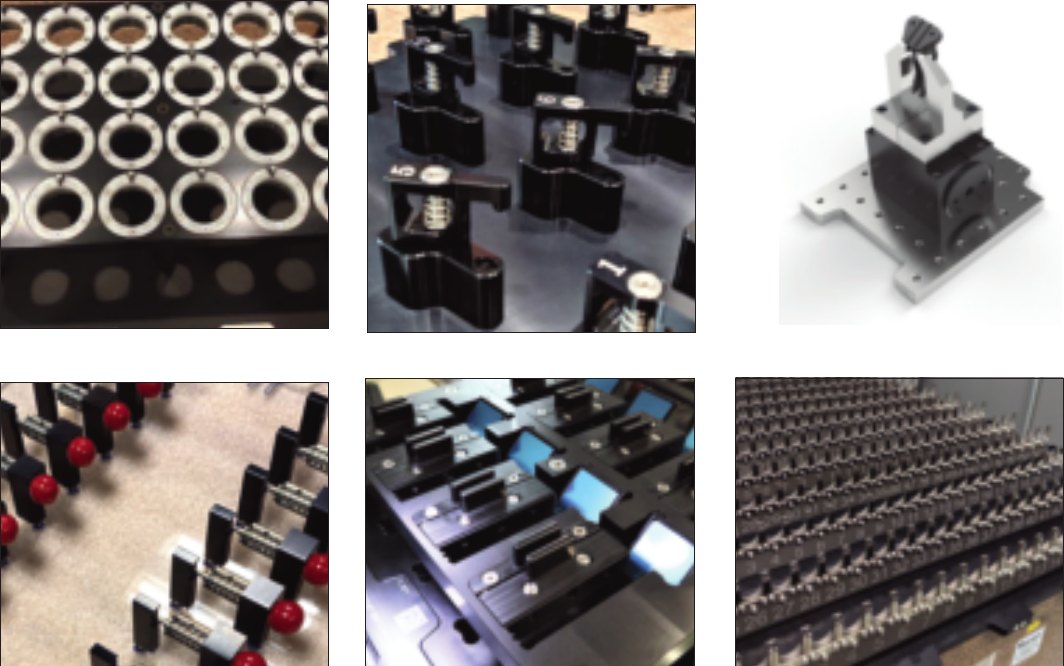

Cuando el producto de línea no alcanza, Phillips Precision diseña el fixture. Se parte siempre del componente estándar —que ya está pagado y probado— y se modifica solo lo necesario.
Hacen fixtures de una o varias piezas para CMM y visión, fixtures neumáticos, mordazas a la medida para las prensas Rapid-Loc, marcado con número de parte o código de barras sobre el propio fixture, e impresión 3D de piezas del montaje.
Para cotizar necesitan el dibujo y el modelo CAD de su pieza. El proyecto lleva un anticipo de diseño que se descuenta de la factura final si se autoriza.
Díganos qué máquina tiene y qué piezas mide en un turno. Le decimos qué riel, qué placas y qué kit le corresponden.
