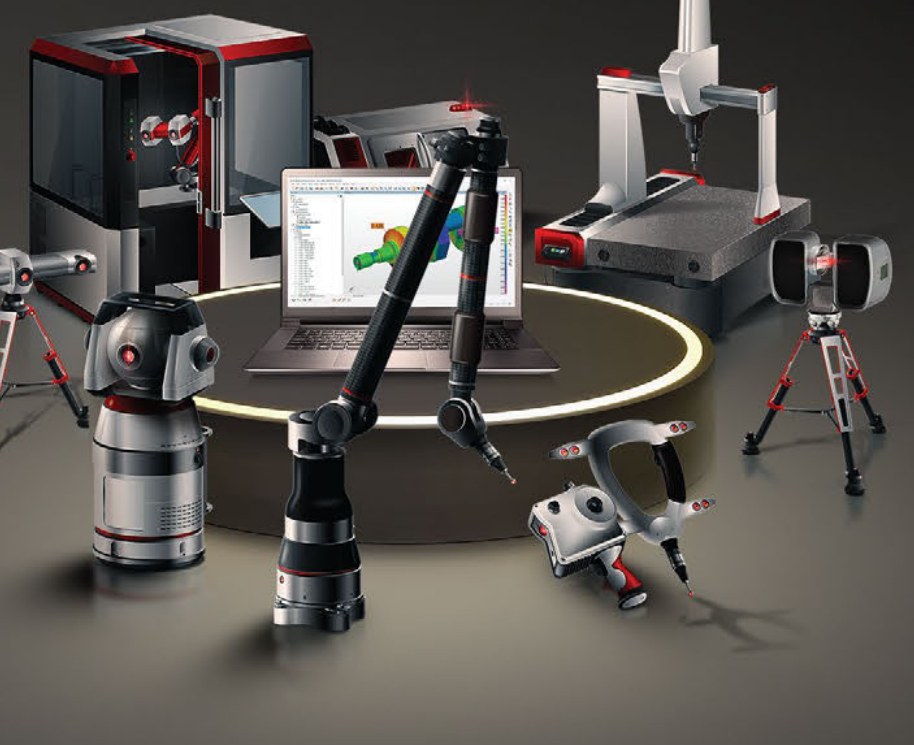

Un solo software para medir con todo: brazos, escáneres, trackers y CMM de control numérico. Lo que se programa para una máquina se reutiliza en otra, y el reporte sale igual sin importar con qué se midió.
Inspector es el módulo de análisis dimensional y control de calidad. Sirve para controlar las medidas de una pieza o de un herramental, diagnosticar por qué falla un proceso de fabricación o de ensamble, guiar el armado en tiempo real y verificar el producto ya ensamblado.
Toma los datos de donde vengan: nube de puntos de un escáner, malla poligonal o puntos palpados. Y toma el nominal del modelo CAD o de una pieza maestra medida, para cuando no hay CAD.
4 herramientas
Estas son las herramientas del motor de inspección. No hay que comprarlas por separado: van en el paquete.

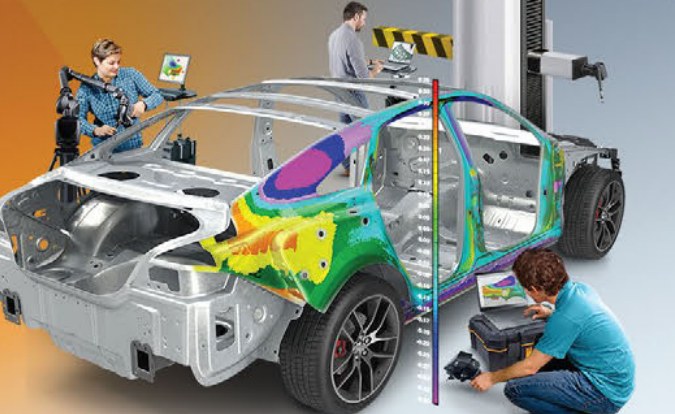

Compara la pieza medida contra el nominal y pinta la desviación sobre la superficie: dónde sobra material y dónde falta se ve de un vistazo, sin leer una tabla.
Se puede analizar en la superficie, en el contorno, en cortes transversales o en espesor de pared.
Motor de tolerancias geométricas basado en las revisiones vigentes de ASME e ISO, con marcos de referencia avanzados, condición de material, modificadores de datum y zonas de tolerancia.

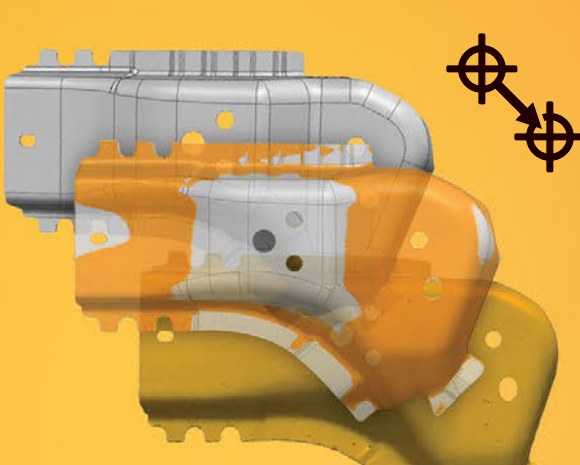

Antes de tolerar hay que alinear bien, y ahí hay tres caminos: mejor ajuste de superficie o de corte, mejor ajuste por objetos medidos (entidades, datum targets, puntos de superficie o de orilla, con pesos y restricciones axiales), y alineación por posición de dispositivo, que compensa el cambio de temperatura.
Diámetro, posición y orientación de una entidad; distancias y ángulos entre dos entidades, en 2D o en 3D.
Para lámina y ensambles: radio, ángulo, doblez, filo, enrase (flush) y separación (gap) entre paneles. Para álabes de turbina y compresor hay galgas específicas: radio de borde, espesor, largo, ancho, ángulo y área.
Play Inspection y el editor de secuencias automatizan el flujo de medición: se ordena la secuencia una vez y después se ejecuta. Para lo que no está en el catálogo de operaciones, se agregan macros propios.
Cuando se miden varias piezas, todas viven en un solo proyecto y las estadísticas de SPC se calculan solas sobre el conjunto.
De ahí salen los entregables: reporte de primera pieza conforme a AS9102 y PPAP, control estadístico del proceso y estudios de repetibilidad y R&R, todo a plantillas de Excel.
2 plataformas
Es el argumento central de PolyWorks: no son dos productos, es el mismo, y el proyecto de inspección se reproduce en cualquiera de los dos.

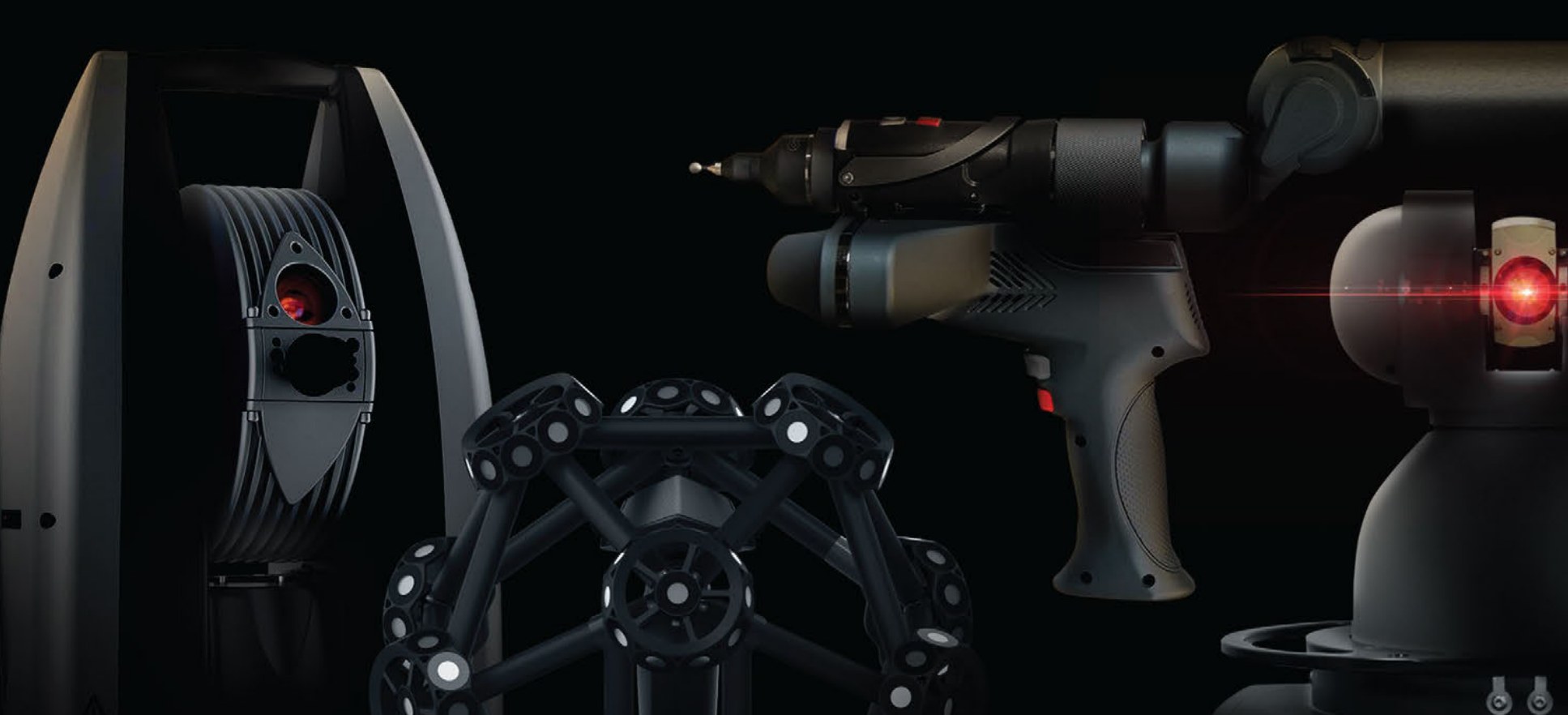

Interfaces directas con el equipo, sin pasar por archivos. El mallado de calidad en tiempo real muestra mientras se escanea si la superficie quedó bien, y las gráficas de guía indican dónde falta cobertura para poder extraer una entidad.
Para estructuras grandes hay escaneo basado en tracker y digitalización esférica: se escanea el ensamble y se simula el armado antes de armarlo, para no rehacer trabajo.
El palpado guiado despliega imágenes, texto, gráficos 3D y tolerancias en la pantalla o en un visor de realidad mixta, para que el operador de piso mida siempre igual.
La programación fuera de línea es más corta de leer porque las entidades nominales, las cotas y los reportes se crean fuera del editor de secuencias, no dentro.

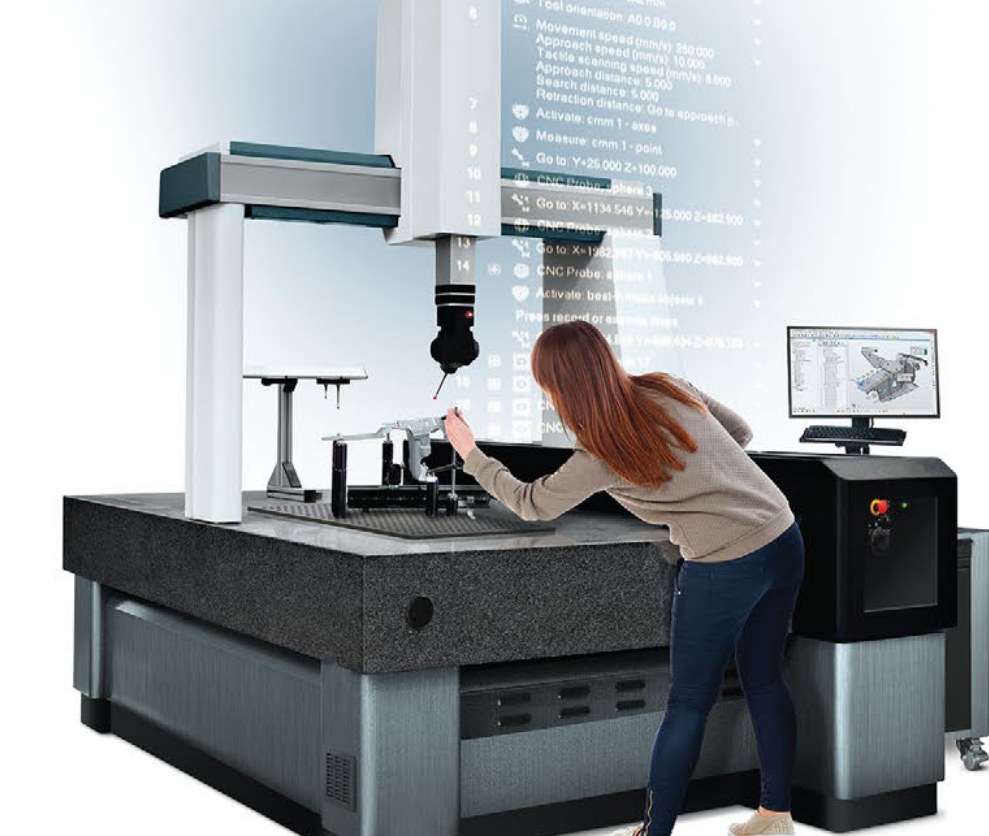

Se seleccionan los objetos a medir y el editor encuentra solo la orientación de palpador, el orden de medición y las trayectorias sin choque. Si algo se programa mal, avisa en el momento y lo corrige de un clic.
El análisis de colisiones detecta el choque contra la pieza o contra el fixture antes de lanzar la medición, y modifica la trayectoria para evitarlo.
La secuencia se arma una vez para una configuración de máquina y la herramienta de conversión la adapta a otra marca o tipo de CMM.
4 módulos
Inspector es el que se compra. Estos lo acompañan; dos de ellos no cuestan.
Extrae entidades CAD (curvas, superficies, bocetos paramétricos y geometría prismática) a partir del modelo poligonal de una pieza digitalizada, para llevarlas después a su programa de CAD.
Permite abrir y revisar un proyecto de Inspector a quien no tiene licencia: diseño, manufactura y calidad ven la misma medición sin pedirle una captura de pantalla al metrólogo.
Convierte el teléfono o la tableta en el control remoto del software. Un solo especialista hace el trabajo que normalmente pide dos personas, porque deja de caminar entre la pieza y la computadora.
Guarda los proyectos en una plataforma en línea y los comparte en toda la empresa, en lugar de tenerlos en la computadora del metrólogo. Se cotiza aparte.
9 familias
El folleto lista más de sesenta marcas. Este es el resumen por familia; si el suyo no aparece, pregúntenos.
| Familia de equipo | Marcas |
|---|---|
| Brazos de medición | Faro, Hexagon/Romer, Nikon, CimCore, Kreon, PMT, RPS Metrology, Tomelleri, TTS Vectoron |
| Equipos de mano con seguimiento óptico | Aicon, Creaform, Geodetic, Keyence, Metronor, Nikon, NDI, Scantech, Zeiss |
| Trackers láser | API, Faro, Leica |
| CMM manuales | I++, Deva, Insight Metrology, MZ1060/2000/2010, Renishaw, Samsoft, Wenzel |
| CMM de control numérico, con driver directo | Brown & Sharpe, Coord3, DEA, Leitz, LK, Mitutoyo, Pantec, Sb-Elektronik, Wenzel |
| CMM de control numérico, por I++ o Zeiss CMM-OS | Todas las marcas |
| Escáneres de línea | API, Faro, Hexagon, Kreon, Laser Design, Leica, NDI, Nikon, Perceptron, TTS Vectoron, Zeiss |
| Escáneres de malla y de rejilla | Creaform, Hexagon, Scantech, Konica Minolta, Surphaser |
| Instrumentos digitales | Receptores MicroRidge (MobileCollect, GageWay), Mitutoyo U-Wave, Sylvac/Fowler |
5 paquetes
Todos incluyen el juego completo de alineación, control dimensional, GD&T, reportes y SPC, más un año de soporte. Lo que cambia es con qué se puede medir.
| Puede medir con | Gauging | Probing | Probing++ | Standard | Premium |
|---|---|---|---|---|---|
| Instrumentos digitales y captura manual | Sí | Sí | Sí | Sí | Sí |
| Palpado punto a punto, equipo portátil | — | Sí | Sí | Sí | Sí |
| Palpado punto a punto, CMM de control numérico | — | — | Sí | — | Sí |
| Nube de puntos, equipo portátil | — | — | — | Sí | Sí |
| Nube de puntos, CMM de control numérico | — | — | — | — | Sí |
| Módulo PolyWorks|Modeler Light | — | — | — | — | Sí |
| Complemento PolyWorks|AR | — | Opción | Opción | — | Sí |
Díganos con qué equipos mide y qué le pide su cliente, y le decimos qué paquete le toca y qué se puede unificar en uno solo.
