WM Quartis

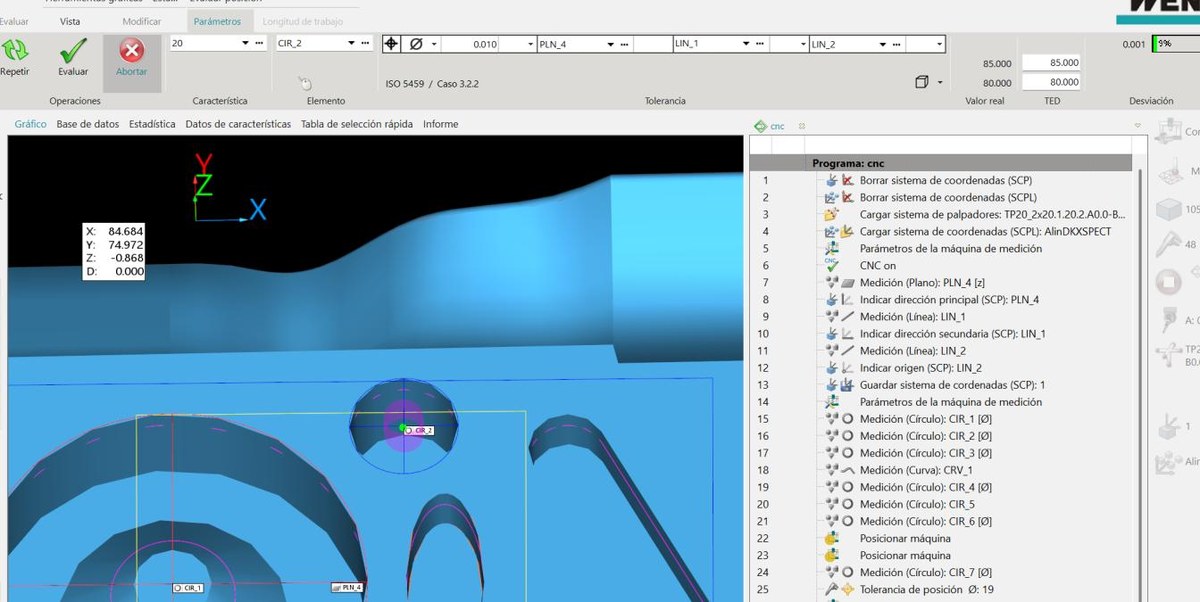

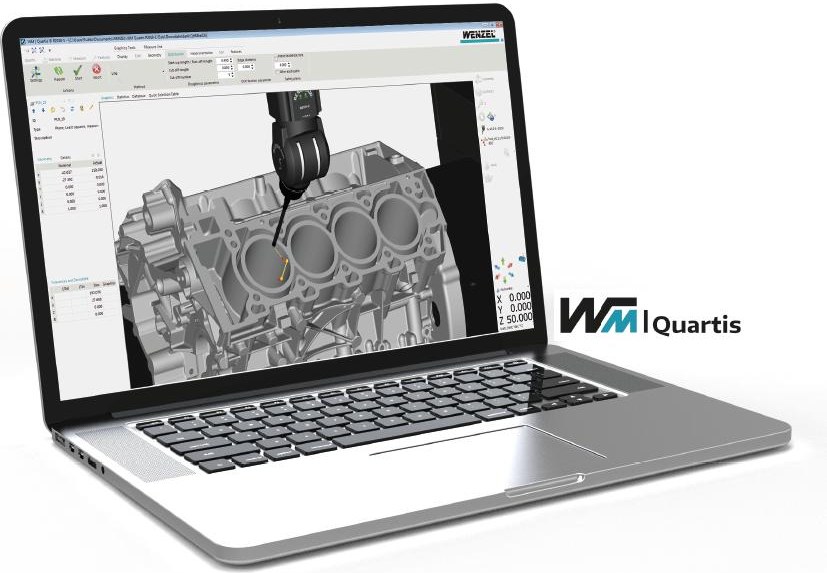

Tan fácil como hacer clic sobre el CAD

Usted hace clic sobre la característica en el modelo y Quartis arma la evaluación. Le responde tres cosas: si la pieza quedó dentro de norma, cuánto se desvió y dónde. El resultado se ve también en la gráfica, no solo en la tabla de números.

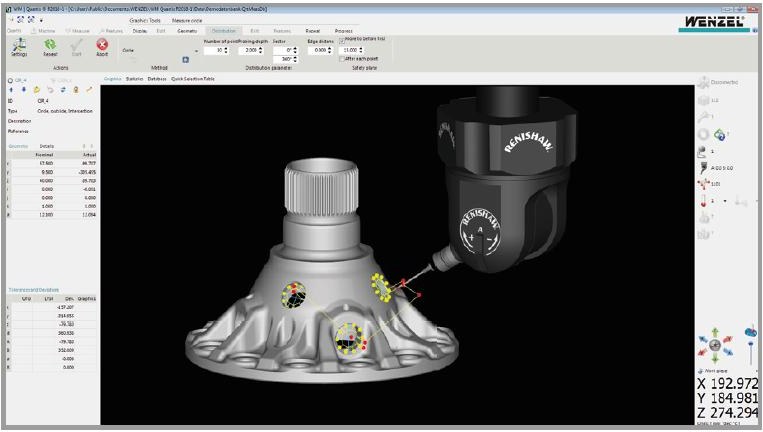

Medición en cinco ejes, discreta o continua

Geometría, formas libres, curvas y rugosidad en el mismo entorno, con palpado discreto punto a punto o escaneo continuo, usando cabezales PH20 o REVO. La interfaz I++ DME le permite además conectar equipos de otras marcas.

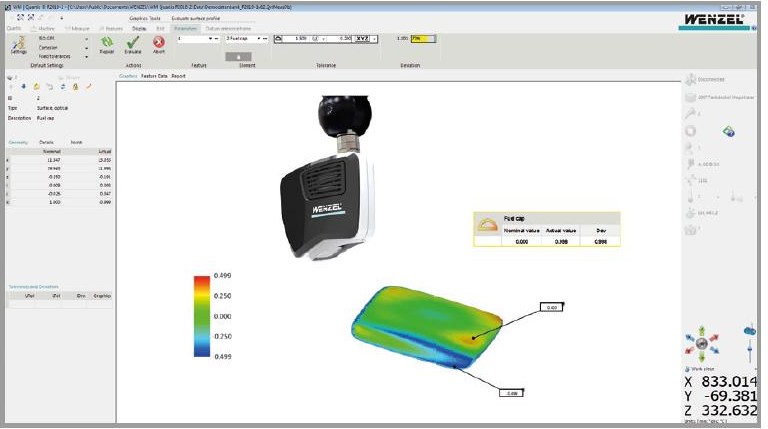

Escaneo láser comparado contra el CAD

Con los sensores láser 3D de Wenzel la superficie se escanea sola. Quartis compara la nube de puntos contra el modelo CAD y le pinta las desviaciones con código de colores. Si necesita seguir el análisis en otro programa, la nube se exporta.

La nube no se queda en una imagen bonita. Sobre los puntos escaneados usted construye círculos, planos, cilindros y curvas, y los evalúa como cualquier otra característica: redondez, forma y posición salen del mismo escaneo.

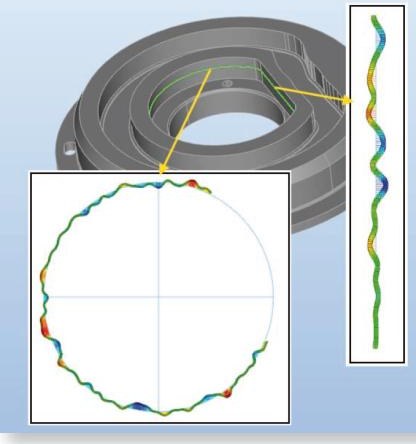

Reportes gráficos de forma

Redondez, cilindricidad, planitud y perfil no se entregan como un número suelto: salen dibujados sobre la pieza, así su cliente ve dónde está la desviación y de qué tamaño, no solo si pasó o no.

El reporte se genera solo al terminar el programa, con la plantilla que usted haya definido. El operador no arma nada a mano, y dos piezas medidas por dos personas distintas entregan el mismo formato.

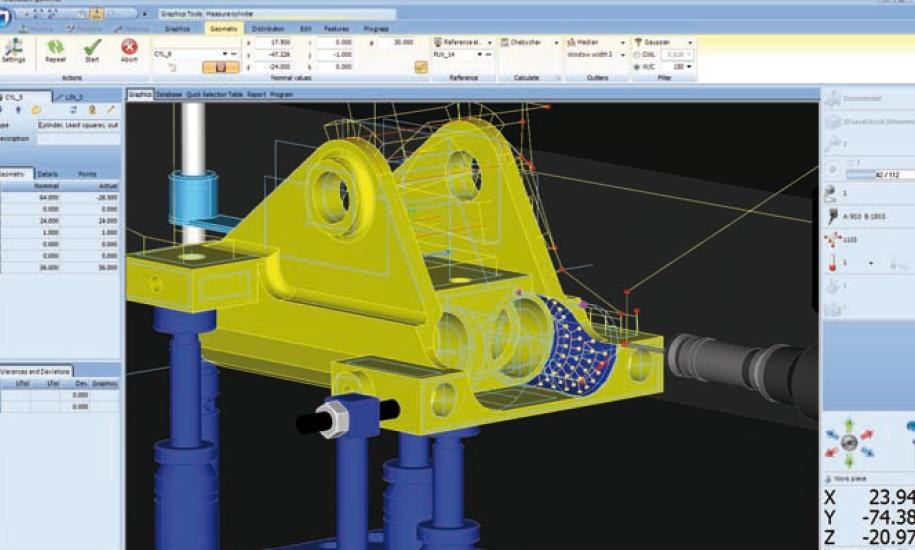

Programación anticolisiones

La programación es gráfica e interactiva: usted ve la trayectoria sobre el modelo y resuelve las colisiones antes de que ocurran, con o sin el dispositivo de sujeción montado.

Quartis corre en línea, conectado a la máquina, o fuera de línea, en una computadora aparte.

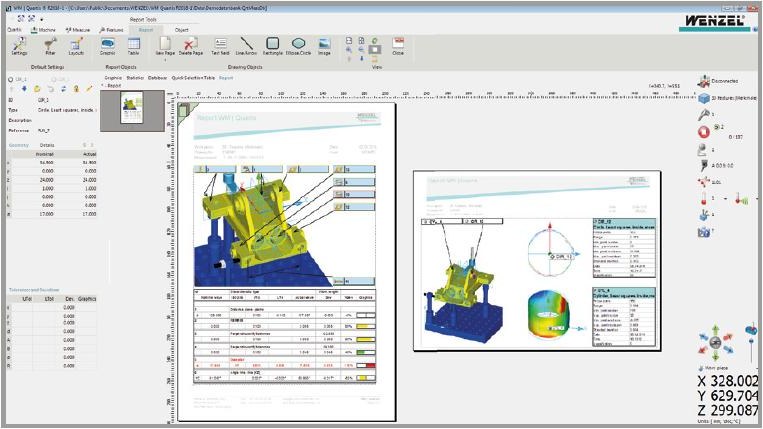

Informes a la medida de su cliente

El generador de informes viene integrado: usted arma el reporte con las tablas, gráficas y estadísticas que le pidan, y muestra las desviaciones con código de colores. Sale en PDF, ASCII o Excel.

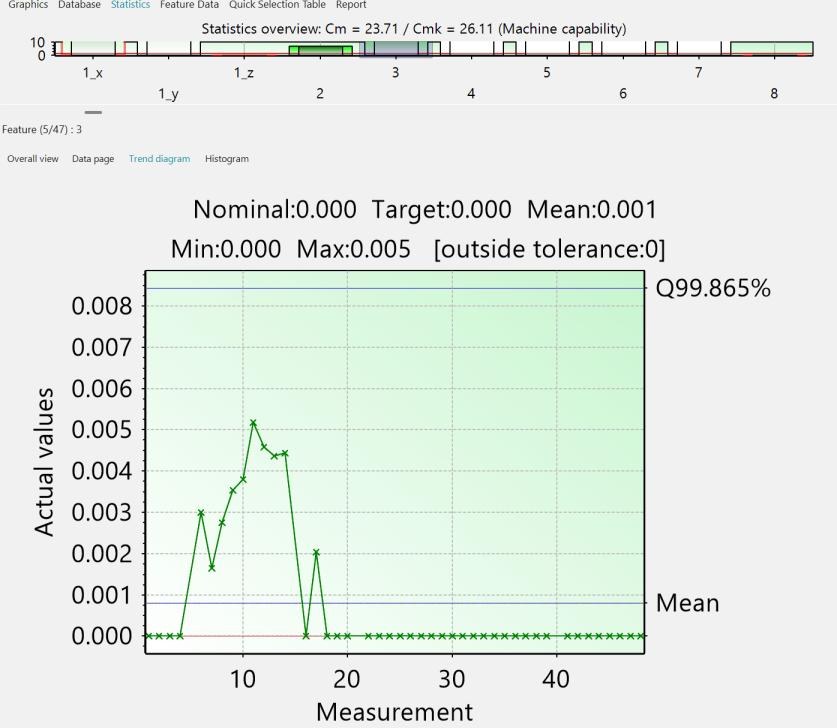

Estadística de proceso, no solo de la pieza

Cm y Cmk, histograma, diagrama de tendencia y valores fuera de tolerancia sobre toda la serie. Sirve para demostrarle a su cliente que el proceso es capaz, no solo que esa pieza pasó.

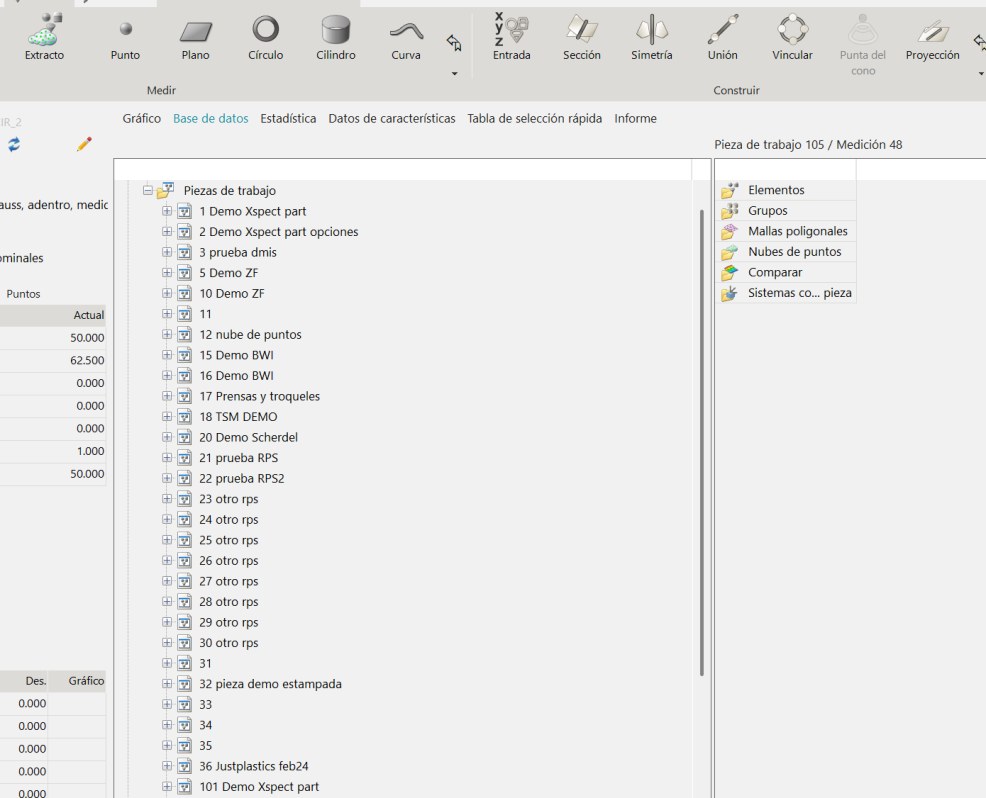

No vuelva a perder una medición

Los programas y resultados viven en una base de datos integrada, con respaldos automáticos. Puede separar los datos por cliente y por número de parte, y abrir cualquier medición anterior sin buscar archivos sueltos.

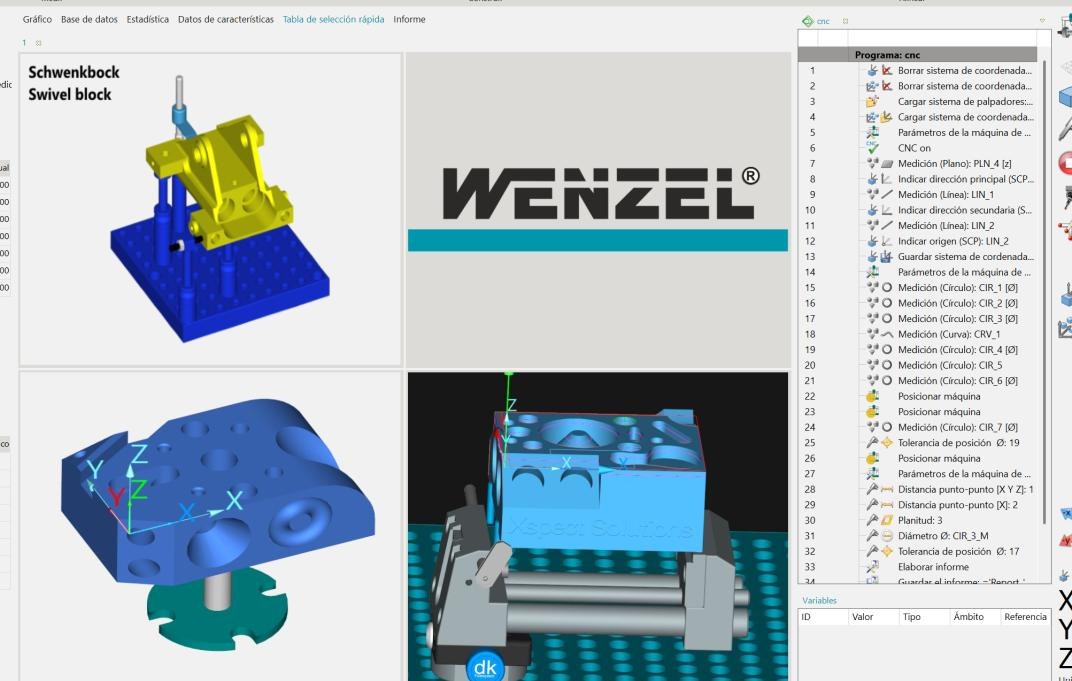

Cada usuario con los permisos que le tocan

El administrador de usuarios define quién puede hacer qué: un perfil solo ejecuta los programas que le asignaron, otro los ejecuta, los modifica y crea nuevos. Así el operario de piso corre su programa sin riesgo de alterarlo, y con la tabla de selección rápida lo lanza con un lector de código de barras o el número de parte.
