Fijación modular
Fixtures modulares para sujetar la pieza mientras se mide. Se arman con elementos estándar, se desmontan cuando cambia el trabajo y se vuelven a armar exactamente igual: es el principio de la casa, «Fast Reassembly Lifelong».

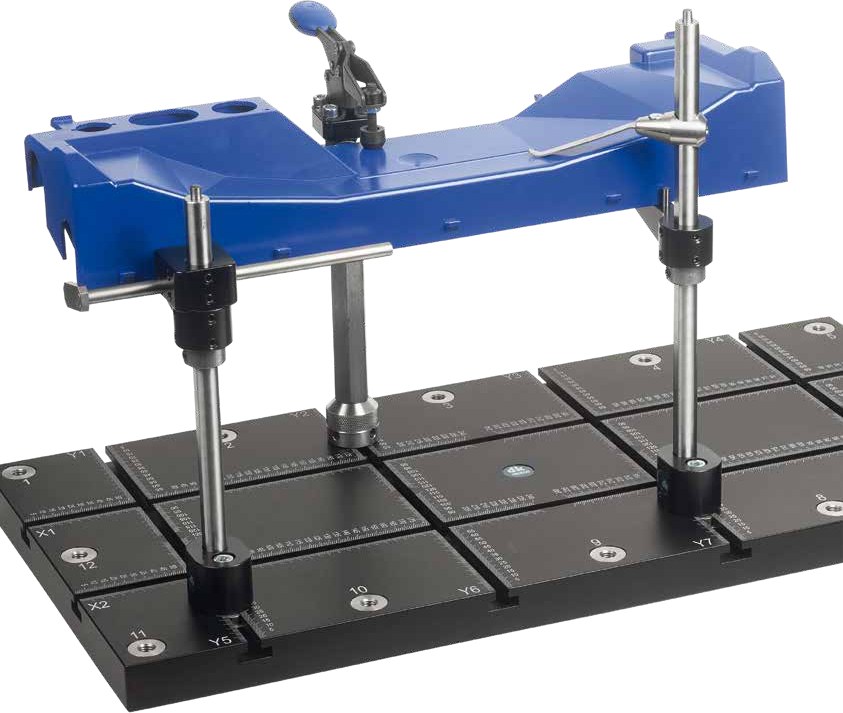

Todo fixture de dk se arma con tres tipos de pieza. Una base —placa o montura de cambio rápido— que se fija a la mesa de la máquina. Elementos de estructura, que llevan el punto de apoyo a donde haga falta en el espacio. Y elementos de sujeción, que detienen la pieza con la menor fuerza posible.
Lo que hace repetible al sistema son las escalas y los topes: cada elemento se coloca en una posición numerada, así que un montaje se anota, se desarma y se vuelve a armar idéntico meses después.
Los modelos CAD en 3D de todos los productos se descargan gratis, y sirven tanto para planear el fixture antes de comprarlo como para dejarlo documentado.
5 sistemas compatibles

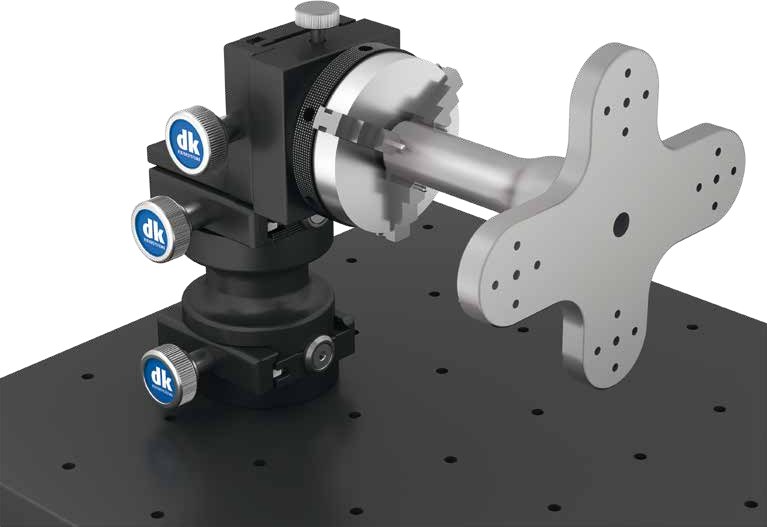

Cambio rápido con punto cero
El sistema completo de cambio rápido: la base queda referenciada a punto cero, y el fixture entero se monta y se desmonta de la máquina sin volver a alinear nada.
Sirve para medición táctil, óptica y multisensorial, y es además la base sobre la que se arman los fixtures de tomografía computarizada.
Sistema de ranuras con escala
La línea profesional para medición táctil. La base son placas o monturas de cambio rápido con sistema de ranuras y escala grabada: de ahí sale la reproducibilidad exacta y la alineación angular.
Tiene el programa más amplio de elementos de estructura y sujeción, y admite además sistemas de vacío y conexión al SWA 39.

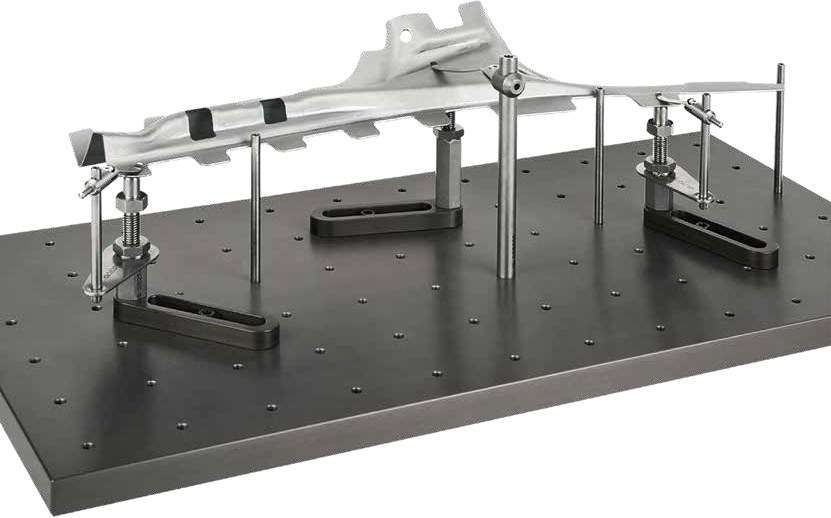

La opción económica, con retícula de barrenos
Los mismos elementos de estructura y sujeción, sobre una base de retícula de barrenos en lugar de ranuras con escala.
Es la solución de menor costo para medición táctil cuando no hace falta la reproducibilidad milimétrica de la escala.

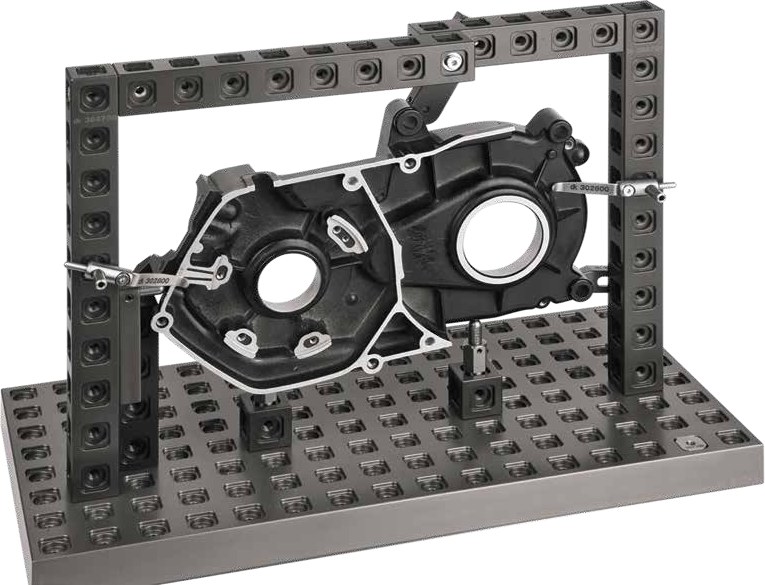

Elementos cúbicos para armar marcos
Fixtures construidos con elementos cúbicos de barrenos pasantes en retícula de 25 mm. Con ellos se levantan marcos y estructuras para sostener piezas grandes o presentarlas en el aire.
Es compatible con SPANNFIX: todos los elementos de sujeción de esa línea funcionan también aquí.

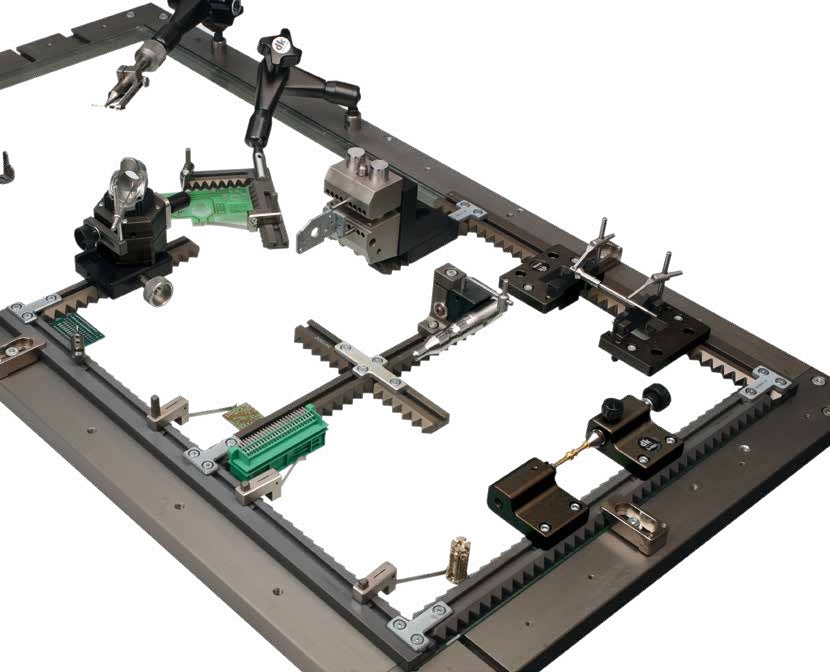

Rieles dentados para medición óptica
La línea para medición óptica y multisensorial. Usa rieles dentados como apoyo de la pieza: sostienen sin tapar, así que el borde se puede medir con luz reflejada y también transmitida.
Está pensada para máquinas ópticas y óptico-táctiles, proyectores de medición y microscopios de medición.
5 líneas
Las cinco líneas se combinan entre sí, así que la elección no es excluyente: define por dónde empezar.
| Línea | Base | Tipo de medición | Cuándo conviene |
|---|---|---|---|
| SWA 39 | Montura de cambio rápido con punto cero | Táctil, óptica y multisensorial | Cuando se cambia de pieza muchas veces al día, o se comparte el fixture entre máquinas |
| SPANNFIX PRO | Placa o montura, con ranuras y escala | Táctil | Cuando el montaje se tiene que reproducir con exactitud, lote tras lote |
| SPANNFIX ECO | Placa de retícula de barrenos | Táctil | Cuando se busca el menor costo y la reproducibilidad exacta no es crítica |
| QUADERFIX | Elementos cúbicos, retícula de 25 mm | Táctil | Cuando hay que levantar un marco o sostener la pieza en el aire |
| SCHIENENFIX | Rieles dentados | Óptica y multisensorial | Cuando la pieza se mide con luz, de canto o por transparencia |

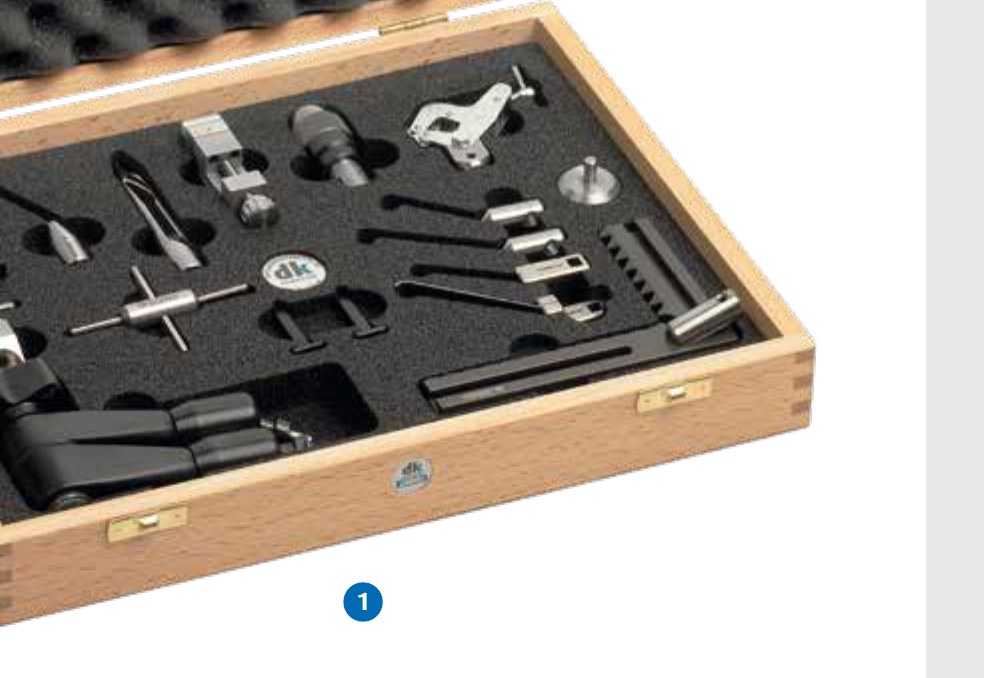

Cada línea tiene su juego con la combinación ya armada: base, elementos de estructura y sujeción, en estuche con inserto. Es por donde se empieza, y después se amplía con piezas sueltas conforme aparecen piezas nuevas.
Hay juegos de arranque y juegos completos, y en SCHIENENFIX además el juego de componentes en caja de madera que se ve aquí.
Gama dkXRAY
La tomografía ya es parte de la metrología: mide geometrías internas y externas sin destruir la pieza, y detecta cavidades, inclusiones, grietas e incluso la dirección del grano. Pero hasta ahora casi nadie ofrecía un sistema de sujeción pensado para ella.
Lo que se hace en la mayoría de los laboratorios es tallar espuma de poliestireno o poliuretano a mano: lento, irrepetible y con mucho desperdicio. La gama dkXRAY sustituye eso por elementos modulares transparentes a los rayos X, que sujetan la pieza de forma reproducible y segura.
Se construye sobre los mismos elementos base y de estructura del resto del catálogo; lo único propio son los elementos de sujeción. Van en un catálogo aparte: pídanoslo.

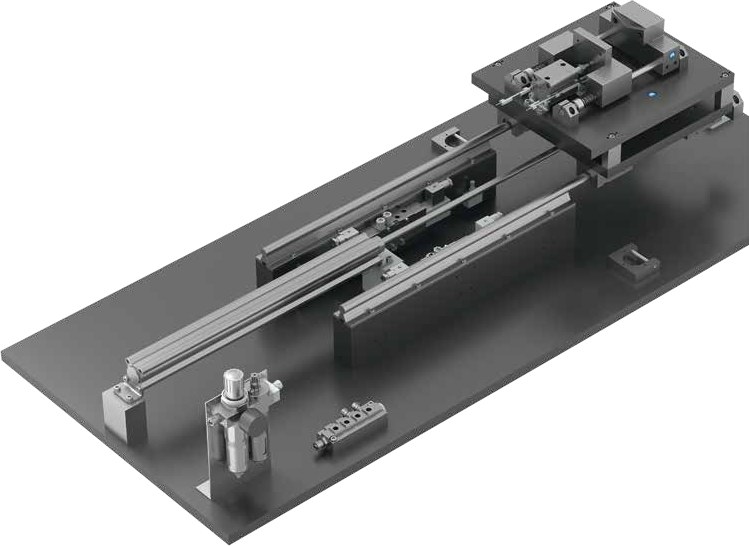

Cuando el catálogo no alcanza, dk diseña y fabrica el dispositivo. Desde sujeción múltiple y calibres de verificación hasta soluciones automáticas con accionamiento neumático o electromecánico.
Se puede partir de los elementos estándar —que ya están probados y pagados— o hacerlo completamente aparte. Entre lo que ya han resuelto: sistemas de contacto para baterías con codificación por color contra el error de polaridad, el sistema de precisión Q-Line para piezas muy pequeñas, y contrapuntos motorizados para inspeccionar toda la circunferencia de una pieza o pararla en posiciones controladas.
Con el dibujo de su pieza y el tipo de medición —táctil, óptica o tomografía— le decimos qué línea le corresponde y con qué juego empezar.
