Certificación de patrones

Microrep DMS 680

Banco universal para verificar y calibrar sus instrumentos de medición: calibres tampón y de anillo, lisos y roscados, bloques patrón, micrómetros y comparadores. Un solo equipo cubre hasta 680 mm.

Solicitar cotización Ver qué puede verificar

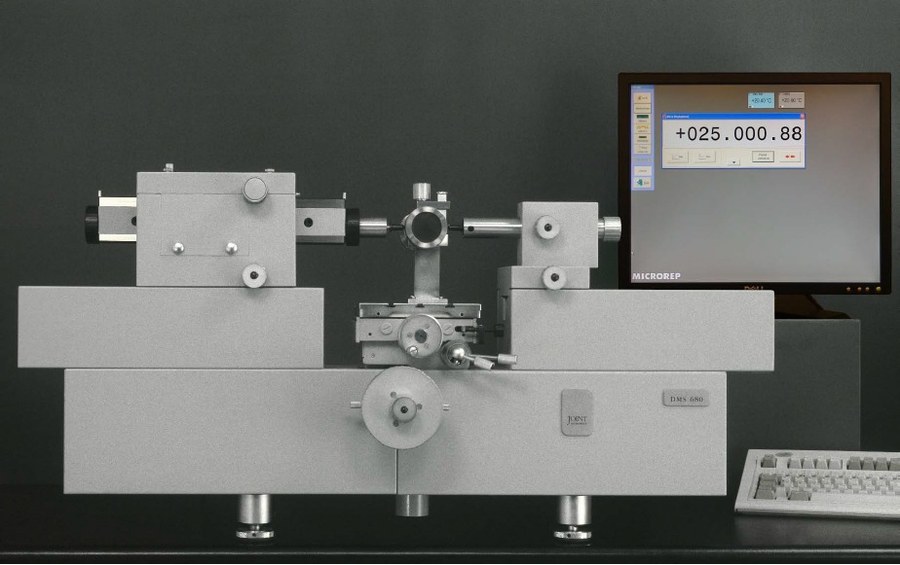

Banco de medición Microrep DMS 680 con su columna de lectura

Hasta 680 mm El rango de medición más amplio de su categoría: 27 pulgadas en un solo equipo, sin cambiar de banco según el tamaño del calibre.

Sin cuarto a 20 °C Todo el equipo, incluida la escala, está hecho con materiales del mismo coeficiente de dilatación que los calibres que va a medir.

Todo incluido Accesorios de medición y software de calibración y administración de gauges vienen con el equipo, no como extras.

Por qué mide bien

3 razones

El DMS 680 está construido sobre principios simples. Esa simplicidad es lo que sostiene su exactitud con los años: no hay sistema que se degrade ni ajuste que se pierda.

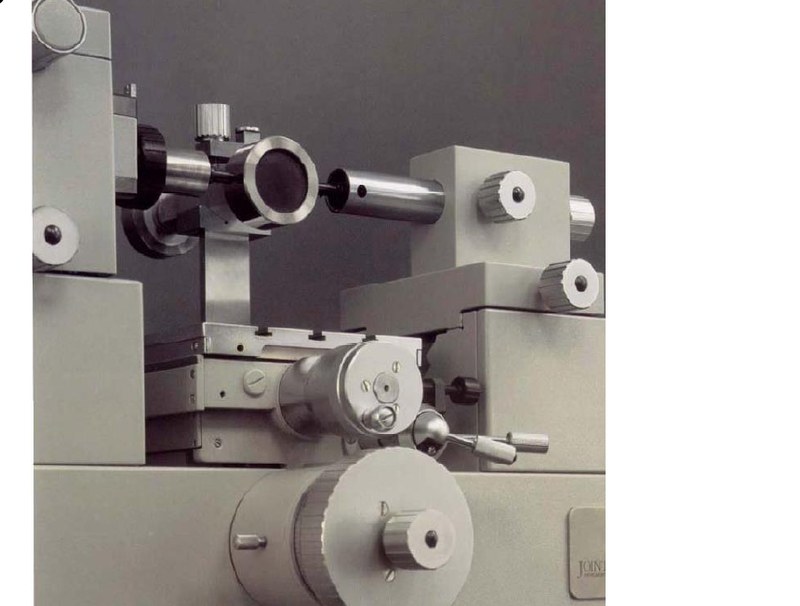

Detalle del cabezal y la mesa de trabajo del DMS 680

Estabilidad térmica: el mismo material que el calibre

El equipo entero —cabezales, accesorios y la propia escala— está hecho con materiales de coeficiente de dilatación muy parecido al de los calibres que se inspeccionan. Cuando la temperatura del cuarto se mueve, el equipo y la pieza se mueven juntos, y el error se compensa solo.

Un banco de cabezal de acero sobre mesa de granito no tiene esa ventaja: el acero dilata 11,5 y el granito 4,5 millonésimas por grado. Con solo 0,3 °C de variación después del preset, sobre 200 mm, la diferencia entre uno y otro es de 0,42 µm.

La consecuencia práctica es de dinero: no hace falta un cuarto estrictamente a 20 °C, que es justo lo que muchos laboratorios no tienen.

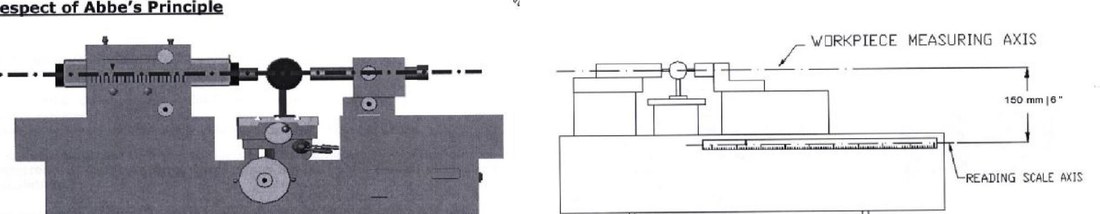

Principio de Abbe

El principio dice que la escala de lectura debe estar en línea con el eje de medición. Cuando no lo está, cualquier desalineación o desgaste del equipo se convierte en error de lectura.

Las normas internacionales exigen que las máquinas de inspección de calibres se construyan bajo este principio. El DMS 680 lo cumple.

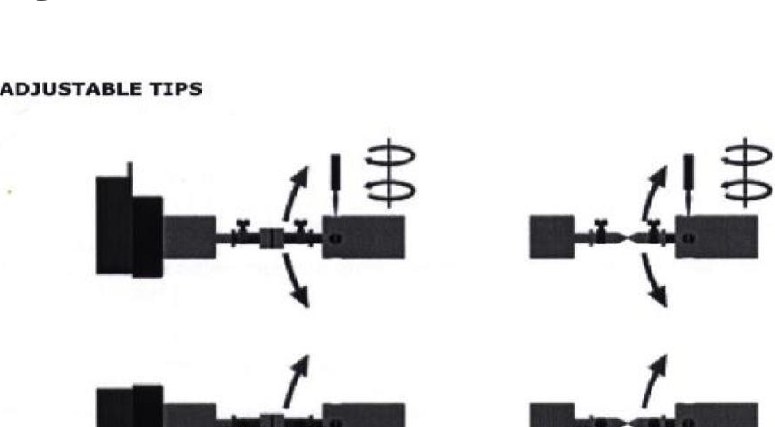

Diagrama de los movimientos de ajuste de las puntas de contacto

Puntas de contacto ajustables

Las puntas del DMS 680 las alinea el propio usuario, en segundos y cuando quiera. Puede verificarlas, corregirlas y cambiarlas sin llamar a nadie.

Con puntas fijas basta el movimiento del cabezal, suciedad en las guías, montar y desmontar accesorios o un golpe para que el paralelismo entre las dos puntas se pierda. Y cuando se pierde, no hay forma de recuperarlo.

Datos del equipo

6 características

Datos técnicos del Microrep DMS 680
Característica	DMS 680
Rango de medición	hasta 680 mm (27 pulgadas)
Mesa de trabajo	160 × 160 mm
Movimientos de la mesa	vertical (Z), transversal (Y), longitudinal (X), giro sobre Y y giro sobre Z
Carga de medición	2,5 N constantes, en cualquier posición
Origen de la carga	masa, no sistema neumático ni eléctrico
Escala	en línea con el eje de medición (principio de Abbe)

La carga por masa no se degrada con el tiempo. Los sistemas neumáticos y eléctricos que usan otros equipos sí: cuando la carga cambia, cambia la lectura, y no hay aviso de que está pasando.
Los cinco movimientos de la mesa se accionan incluso con una sola mano, que es lo que permite encontrar rápido el punto de inflexión al medir un calibre tampón.

Qué puede verificar

8 verificaciones

Los accesorios vienen incluidos con el equipo. Estas son las verificaciones que resuelve de fábrica.

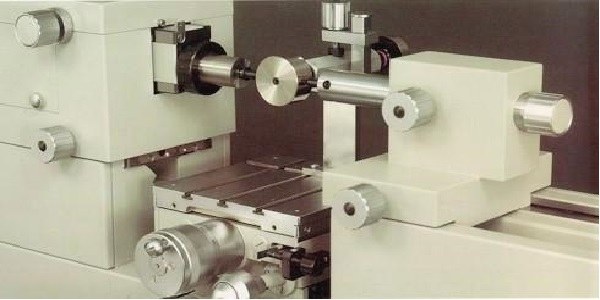

Medición de un calibre tampón en el DMS 680 — Calibres tampón. El movimiento de la mesa permite localizar rápido el punto de inflexión.

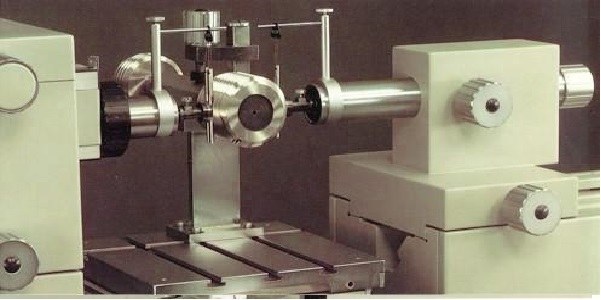

Medición de un calibre tampón roscado con el método de las tres varillas — Calibres tampón roscados, por el método de las tres varillas. Los cables calibrados para rosca vienen con el equipo.

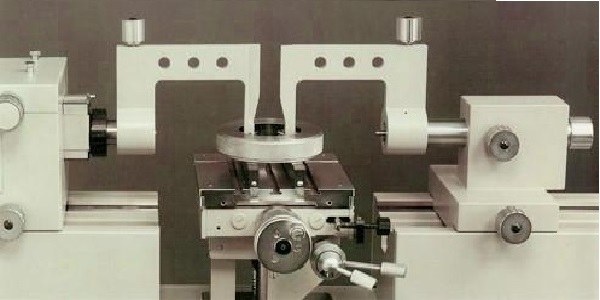

Medición de un anillo patrón liso sobre la mesa del DMS 680 — Anillos patrón lisos.

Medición de un anillo patrón roscado con brazos de contacto y esferas — Anillos patrón roscados, con una pareja de brazos de contacto y 12 pares de esferas.

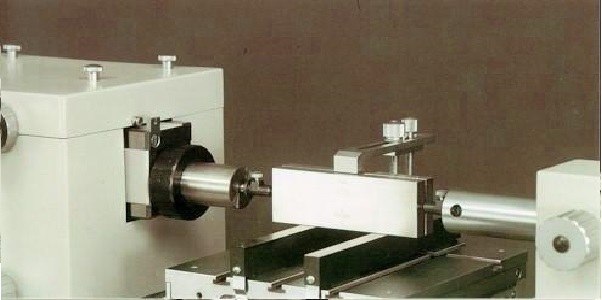

Comprobación de un bloque patrón por comparación — Bloques patrón, por comparación contra otro bloque.

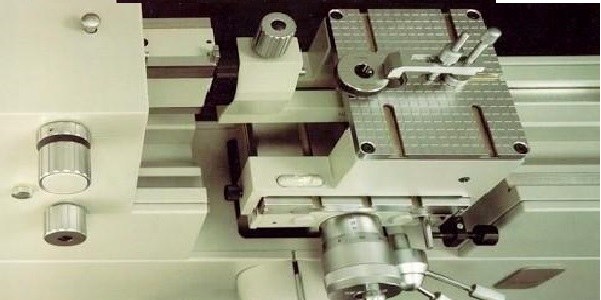

Dispositivo de medición para agujeros pequeños del DMS 680 — Agujeros pequeños, con fuerza de contacto cero.

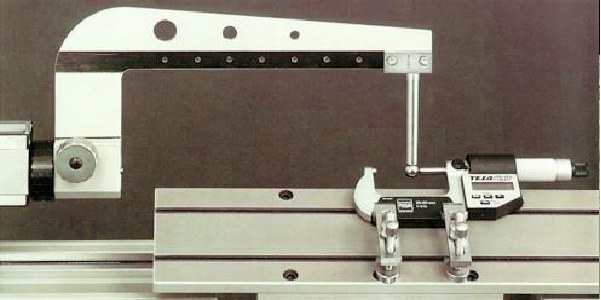

Inspección de un micrómetro de exteriores en el DMS 680 — Micrómetros de exteriores y de interiores.

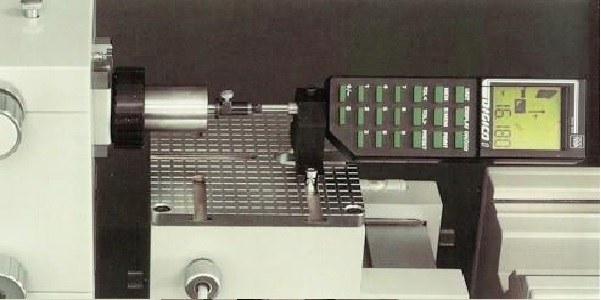

Inspección de un comparador digital en el DMS 680 — Comparadores e indicadores.

MicroNet 2000, incluido

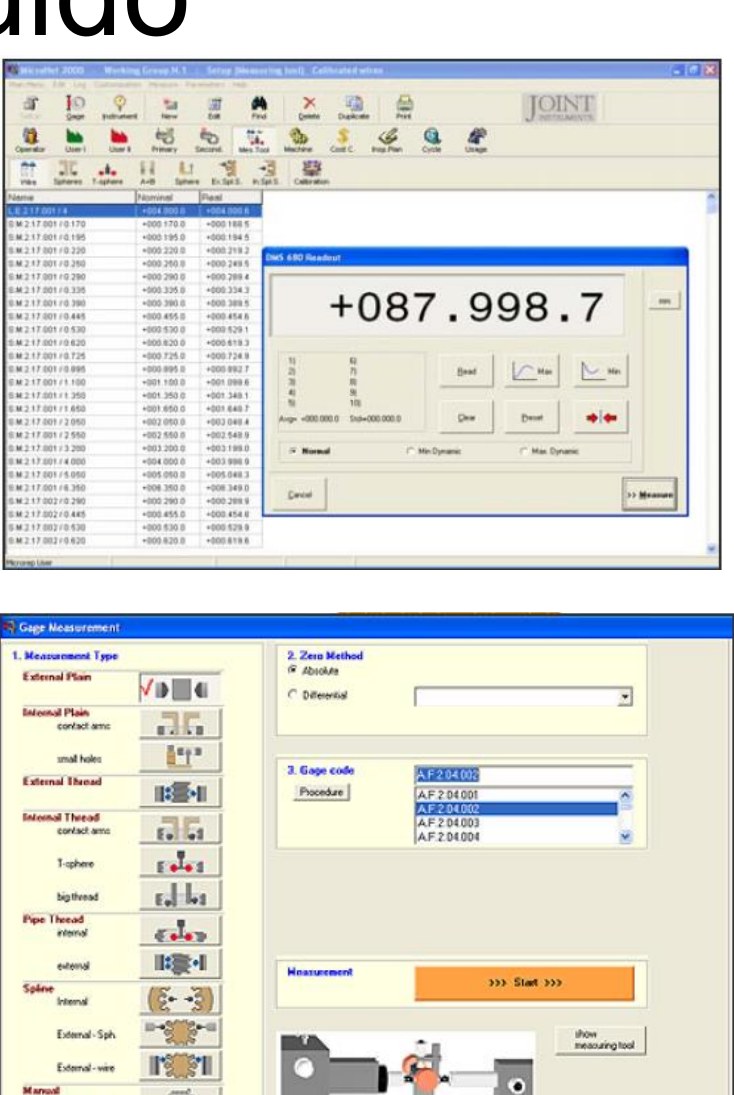

Pantallas de MicroNet 2000: lectura en tiempo real y selección del tipo de medición

El software está hecho para este equipo y guía al operador paso a paso: se elige el tipo de medición y el programa indica qué hacer.

Da lectura en tiempo real con el cálculo de tolerancias, y compensa la temperatura mientras mide. Administra además el inventario de calibres: vencimientos, ubicación, datos de contacto e historial.

Los reportes de calibración se configuran a su formato, no al del fabricante.

Calibración y soporte

Lo que incluye

Procedimientos ajustados a lo que le exija su sistema ISO 9000
Autocalibración del equipo, trazable a patrones
Cálculo de la incertidumbre de su equipo en condiciones reales, no de catálogo
Entrenamiento en español y soporte local de Borbolla

¿Cuántos calibres tiene que calibrar?

Díganos qué instrumentos maneja y qué tamaños, y le confirmamos si el DMS 680 los cubre con los accesorios incluidos.
