• La placa se atornilla a la mesa de la CMM, del comparador o del equipo de visión.
• Los postes, resortes, topes y jackstands se enroscan en los barrenos que convengan.
• Se anota la coordenada de cada componente: ese es el registro del montaje.
• Al terminar, todo se desarma y regresa al estuche para el siguiente trabajo.

Aluminio · la de uso general

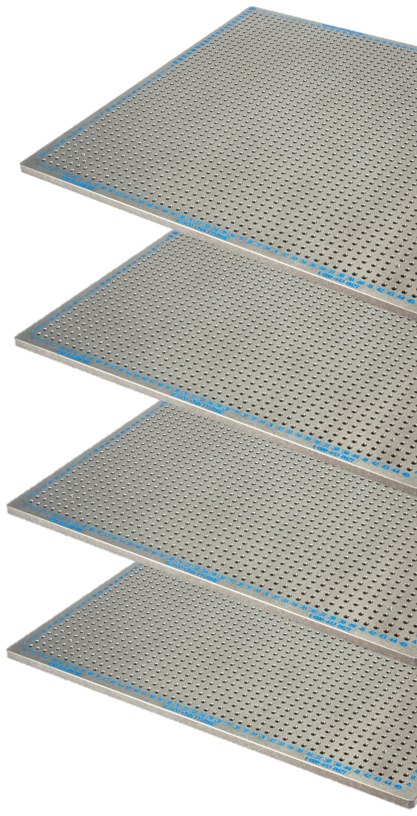

Aluminio fundido con anodizado duro transparente. Es la placa que resuelve la mayoría de los trabajos en CMM: ligera para moverla entre máquinas y estable para medir sobre ella.

Medidas de catálogo: de 6″ × 6″ hasta 30″ × 30″ en rosca 1/4-20, y de 150 mm hasta 750 mm en M8, M6 y M4.

Acero · cuando el montaje se golpea

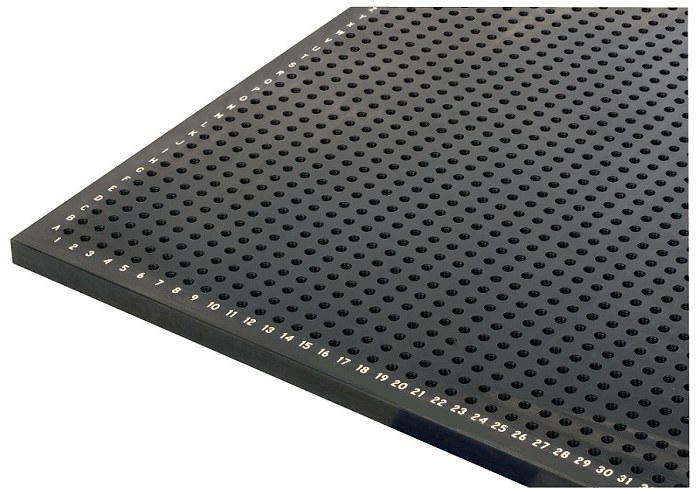

Acero templado a 28/32 RC con recubrimiento de óxido negro. Pesa más, pero aguanta el uso rudo de piso sin que se maltraten las roscas.

De 18″ × 18″ a 30″ × 30″ en rosca 1/4-20, y de 450 mm a 750 mm en M8.

Redondas · para girar la pieza

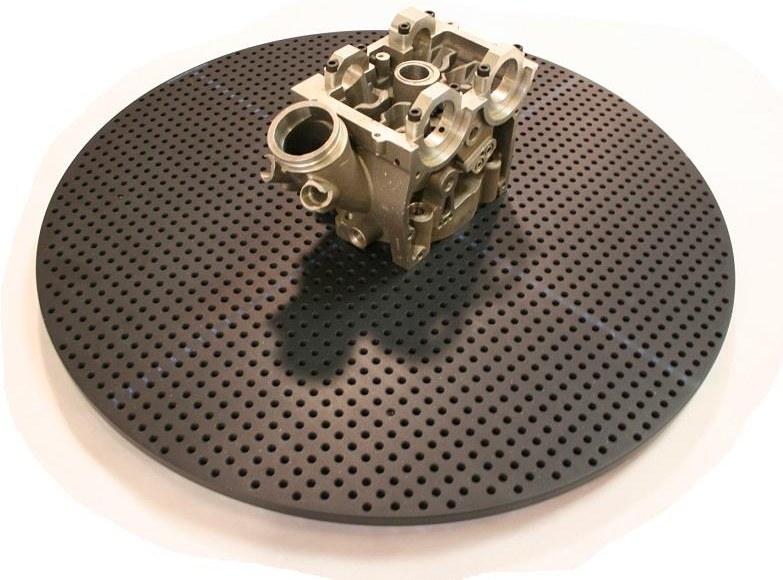

Mismo aluminio anodizado, en disco, con la numeración grabada a lo largo del diámetro. Sirve para piezas que hay que medir desde varios lados sin volver a sujetarlas.

De 6″ a 24″ de diámetro, y de 300 mm a 900 mm. La base giratoria se pide aparte.

Acrílico · para equipos de visión

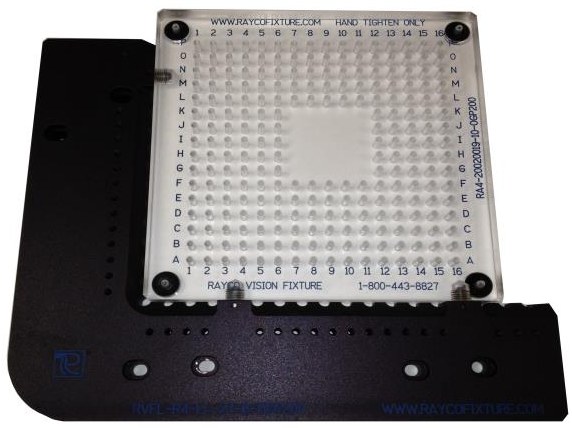

Acrílico de grado óptico, para que la luz pase por debajo de la pieza. Lleva insertos de acero en las orillas que enganchan con el localizador magnético RVFL.

El RVFL se monta una sola vez en la mesa del equipo de visión y después la placa entra y sale sin volver a alinear. Hay cinco tamaños de localizador, desde 160 mm hasta más de 600 mm.

De 6″ × 6″ a 14″ × 9″ en rosca 1/4-20, y de 150 mm a 400 mm en M4.

Juego estándar

Postes de distintos diámetros y alturas, postes con pin, resortes de tensión, conos de nylon, topes de acero, gatos, bases deslizantes y bloques de localización. Es el juego con el que se arma un montaje de CMM desde cero.

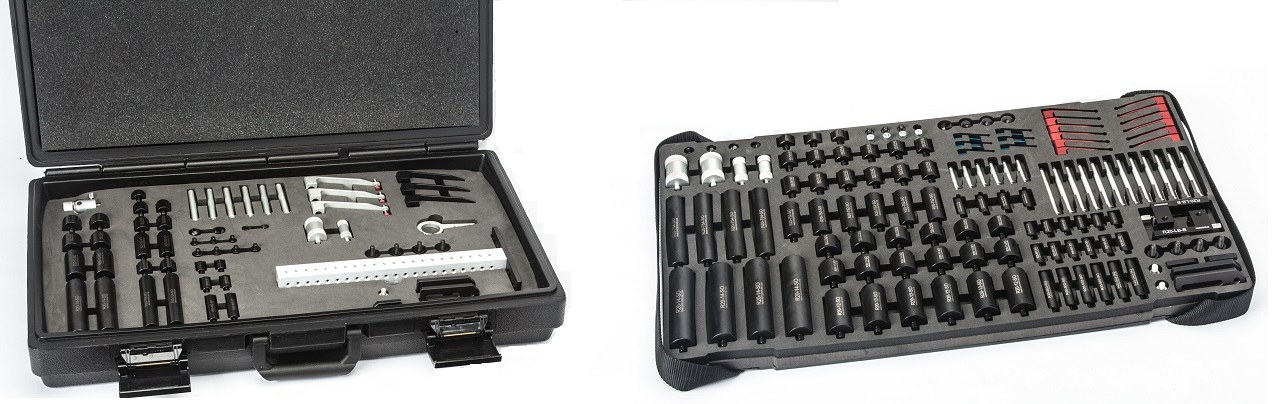

Tres tamaños: A, B y C. El A trae alrededor de 42 componentes; el C, cerca de 160, en un estuche de dos niveles.

Juego magnético

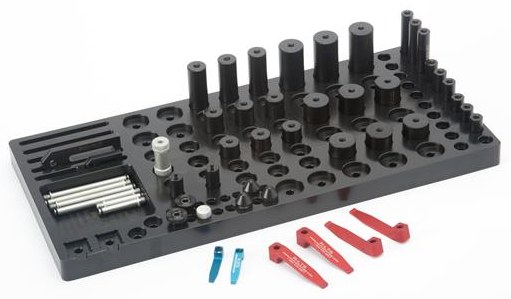

Los mismos componentes, más imanes de 1/2″, 3/4″ y 1″, imanes con pin y magnetos en V con base. Sirven para sujetar piezas de acero sin apretar nada: se acomodan encima y se quitan con la mano.

Tres tamaños, de unos 45 a 163 componentes.

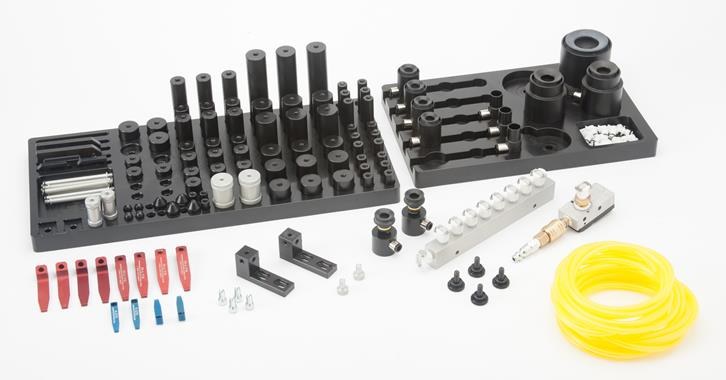

Juego de vacío

Ventosas de 10, 20, 30 y 50 mm, ventosas expuestas, bomba de vacío, manguera y charola de componentes. Es la opción para lámina, plástico y piezas que no se pueden apretar sin deformarlas.

Dos tamaños, de unos 100 a 140 componentes.

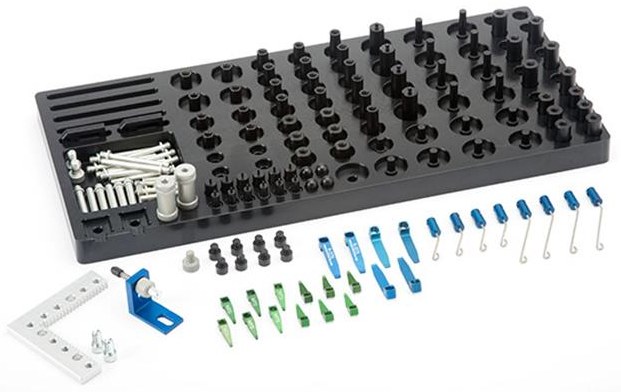

Juego para equipos de visión

Componentes de acrílico y bloques en V del mismo material, para que no reflejen la iluminación del equipo ni tapen la silueta de la pieza contra la luz de fondo.

Tres tamaños, de unos 39 a 131 componentes.

Mesas de metrología

Bastidor de perfil de aluminio extruido, hecho sobre pedido, al que se le monta encima la placa Rayco que usted elija (la placa se pide aparte). Pensada para brazos de medición y equipos portátiles.

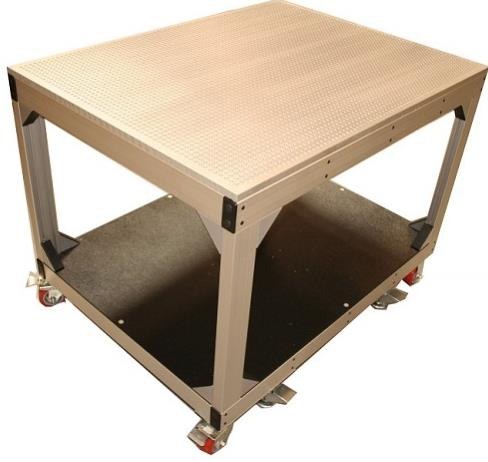

Portátil: dos ruedas fijas, dos giratorias y cuatro seguros de piso de accionamiento con el pie. Fija: sin ruedas ni seguros. Ambas con entrepaño inferior de ABS negro. De 24″ × 36″ a 60″ × 96″, con 36″ de altura.

Perfil de aluminio AX

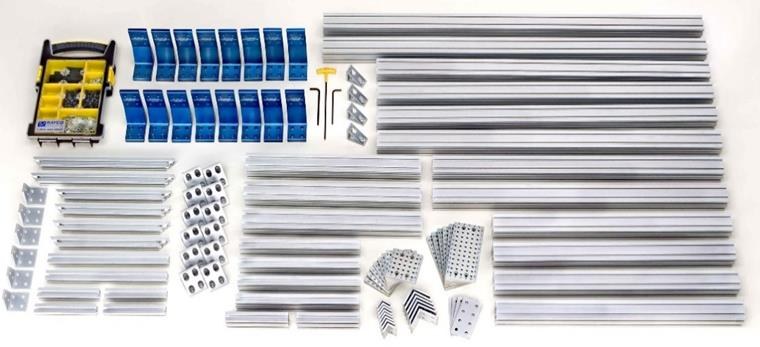

Cuando la pieza es grande y hay que sostenerla desde lejos de la placa, el juego AX arma la estructura: brazos cuadrados de 1″ y 2″ en largos de 6″ a 42″, escuadras, cartelas, transiciones y bases atornillables a la placa.

Tres juegos, AX-KIT-1 a AX-KIT-3, y también por pieza suelta.

Dispositivos a la medida

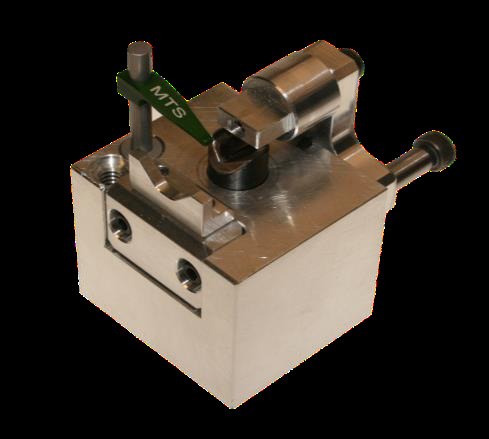

Cuando el trabajo no se resuelve con componentes de catálogo, Rayco maquina el dispositivo. Puede ser dedicado a una sola pieza o ajustable para una familia de piezas.

Han hecho dispositivos para CMM, equipos de visión, verificación rápida en piso, ensamble y soldadura.
