CORE M
Volumen de medición de 500 x 500 x 1500 mm, con 6 ejes y cabezal giratorio continuo. Sensor de luz blanca de alta intensidad, sin corrección de radio de palpador.
Soluciones de escaneo Wenzel
Línea CORE
Escaneo con luz blanca estructurada: digitaliza la superficie completa de la pieza en minutos, sin tocarla. Dos tamaños, según el volumen que necesite medir.
Equipos
2 modelos

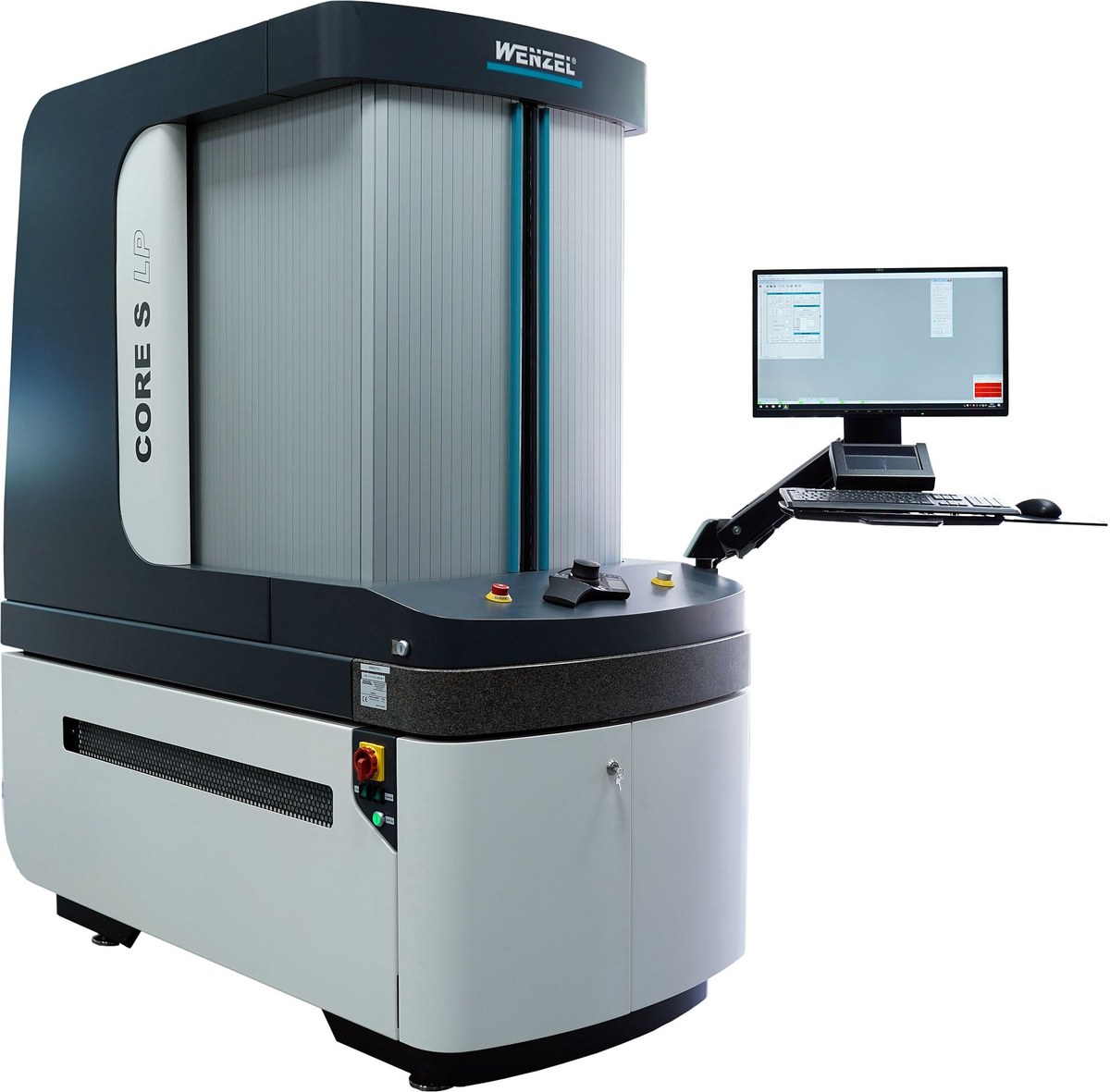

CORE S
Compacto, de 0,1 µm de resolución, con la estación de operación integrada. Ocupa 2255 x 1500 x 2100 mm y pesa 1500 kg.
Comparativa
Datos del fabricante. — = no especificado en la ficha. Toque el modelo para solicitar información.
| Especificación | CORE M | CORE S |
|---|---|---|
| Volumen de medición | 500 x 500 x 1500 mm | — |
| Dimensiones del equipo | 1,3 x 3,5 m de piso | 2255 x 1500 x 2100 mm |
| Altura del sistema | 2,5 m | incluida arriba |
| Peso de la máquina | — | 1500 kg |
| Resolución de medición | — | 0,1 µm |
| Aceleración | hasta 4300 mm/s² | mayor a 3000 mm/s² |
| Velocidad de movimiento | hasta 800 mm/s | — |
| Rango de temperatura | 18 °C a 30 °C | — |
| Ejes | 6 ejes: 3 lineales y 3 rotativos, cabezal giratorio continuo | — |
| Ángulo de aceptación del sensor | 90° ± 85° respecto a la normal de superficie | — |
- La línea CORE escanea con luz blanca estructurada: mide la superficie sin contacto y sin corrección de radio de palpador. No es tomografía: no ve el interior de la pieza. Para eso está la división exaCT.
- La cifra del CORE M es la superficie de piso que ocupa; la del CORE S son las dimensiones del equipo. No son lo mismo y no se comparan directo.
- Ninguna de las dos fichas reporta exactitud (MPE). Si su pieza la exige por norma, se la pedimos al fabricante antes de cotizar.
¿Cuál le toca?
Díganos el tamaño de la pieza y qué tan fino necesita el detalle de superficie, y le confirmamos el equipo.
